低温等离子使用说明书
琪达环保一直把保护空气环境、改善人们生活品质作为己任

低温等离子使用说明书

一、安全须知与概述

2.1安全须知

(1)、所有使用及安装本设备的人员必须先详细阅读本手册。
(2)、不严格按照本手册陈述的相关步骤进行操作,可能导致设备损坏或人员伤害。
(3)、本设备必须安可靠的接地(接地电阻小于2Ω)。
(4)、高压电源线不得在中间进行持续或延长,外表不可损坏。
(5)、不要靠近等离子体高压电源正极输出端口以及高压电场阳极(高压形成的静电感应有电击的危险)。
(6)、设备在运行过程中出现异常时,应及时切断电源。
(7)、设备应由专业维修人员维修,在维修或检修时应关闭电源,并有专人看护。
(8)、设备在通风过程中,不允许阻塞出风通道,必须保持出风顺畅,以免增加设备内气体压力。
(9)、设备停止工作时,应关闭废气送人。

2.2概述

低温等离子工业废气净化器在采用当今世界先进的技术和大量的新工艺新材料新方法,在成本和能耗都得到相应控制的前提下,很好地解决了大量工业废气中有机物降解的技术难题,其主要技术优势为:
1、整个过程采用干法直接降解,在常温常压下实现对高流速、大流量有机废物的治理,且具有很高的降解效率。
2、除输入普通市电外,不需要任何吸附剂和助燃材料,真正实现无二次污染和降解产物的无害排放。
3、所采用的低温等离子脉冲电源技术,使激活、裂解、电离废气的效率得到较大提高。
4、整个机组从材料,工艺及结构设计上充分考虑设备实际运行环境对燃、爆等安全性能要求。
5、整个设备实现模块化组合,自动化程度高,工艺简洁,操作十分方便。

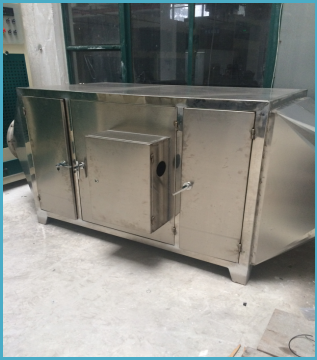

二、机体结构

三、基本原理

4.1、低温等离子净化设备工作原理:

等离子体被称为物质第4形态,由电子、离子、自由基和中性粒子组成。低温等离子体有机气体净化器是利用等离子体。以每秒300万次至5000万次的速度反复轰击异味气体的分子,去激活、电离、裂解废气中的各种成份,从而发生氧化等一系列复杂的化学反应,再经过多级净化,将有害物转化为洁净的空气释放至大自然。等离子有机废气净化器工作原理是采用高压发生器形成低温等离子体, 在平均能量约5eV的大量电子作用下,使通过净化器的苯、甲苯、二甲苯等有机废气分子转化成各种活性粒子,与空气中的O2结合生成H2O、CO2等低分子无害物质,使废气得到净化。经过长期 的研究发生,当化学物质通过吸收能量(热能、光子能量、电离),可以使自身的化学性质变得活跃甚至被裂解。当吸收的能量大于化学键能,即可使化学键断裂,形成游离的带有能量的原子或基团。电子能级8-11eV(3500KJ/mol-1600KJ/mol)等离子的作用下,一方面空气中的氧被裂解, 然后组合产生臭氧;另一方面将污染物化学键断裂,使之形成游离态的原子或基团;同时产生的臭 氧参与到反应过程中,使废气最终被裂解,氧化成简单的稳定的化合物CO2、H2O、N2.

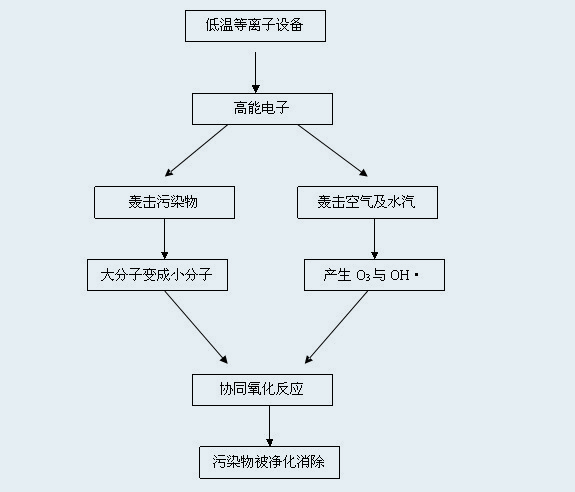

4.2、低温等离子体技术原理图解:

4.3低温等离子体去除污染物的机理:

等离子体化学反应过程中,等离子体传递化学能量的反应过程中能量的传递大致如下
(1) 电场+电子→高能电子
(2) 高能电子+分子(或原子)→(受激原子、受激基团、游离基团) 活性基团
(3) 活性基团+分子(原子)→生成物+热
(4) 活性基团+活性基团→生成物+热
过程一:高能电子直接轰击
过程二:产生氧原子、臭氧、羟基自由基及小分子碎片
O2 + 2e → 2O·
O2 + O· → O3 + e
H2O + 2e → H· + HO·
H2O + O·+ e → 2HO·
H· + O2 → HO· + O
C(a+b)H(m+n)O(x+y) + 2 e → CaHmOx ·+ CbHnOy·
过程三:分子碎片氧化
CaHmOx + HO·→ CO2 + H2O
CaHmOx + O·→ CO2 + H2O
CaHmOx + O2→ CO2 + H2O
CaHmOx + O3→ CO2 + H2O
经过低温等离子净化后,废气尚含有部分小分子的物质及臭氧,采用水洗工艺可以对污染物进行进 一步处理,同时减少废气中臭氧含量。相关反应机理如下:
H2O + e → H· + HO· + e
H· + O3 → O2 + HO·
HO· + O3 → HO2· + O2
HO2· + O3 → HO· + O2
因此在此过程中,部分小分子有机物可进一步被羟基自由基氧化而予以去除。

4.4、常见化学键的键能和键长:

化学键

键长

键能KJ/mol

O-O

148

146

N-O

146

230

S-S

207

268

C-S

182

272

C-O

143

326

C-C

154

332

S-H

135

339

N-H

101

389

C-H

109

414

H-CL

127

431

O-H

98

464

O=O

120

498

C=S

128

577

N=O

114

607

C=C

134

611

C=O

120

728

四、使用说明

5.1运行前准备

1.检查机内各单元有无异常。
2.检查等离子f分离器室门是否关严密。
3.检查有关连接部门是否严密。

5.2通风

由于本机自身没有任何动力,废气进入均由机外系统风机及管阀调节,因此启动本机前应确认进出风道畅顺,风速风量处于正常状态。

5.3开机

1.必须确认系统风机已经开始工作,方可打开本机。
2.通风后应立即开机。
3.开机时,先按下总线启动按钮,再分别按下传感报警器启动,等离子启动,DBDQ启动等按钮。

5.4运行

1.开机后,相关单元的指示灯亮,并出现正常放电声响,说明各个单元已开始工作,进入正常运行。
2.在开机状态下,人体、金属或导电物体(工具等)均不可接触等离子产生装置的高压相关部位。
3.机内有关单元的按钮一般处于开启状态,一般情况不可随意关闭,丰专业人员不可随意关闭按钮。
4.机内系统应与抽送系统同步工作,避免无风运行或较长时间非工作状态通风。
5.开机后,操作人员应定期巡视并做好相关记录,发现问题及处理上报。

5.5关机

1.关机通过控制箱内的开关进行,先按下相关的停止按钮,最后按下总线停止按钮(与开机次序相反)。
2.关机后,应及时关闭进入处理系统的进风阀门(或关闭主风机)。

五、注意事项

1.设备的开机应与通风同步进行,避免无风工作或设备未工作状态通风。
2.无论设备处于工作或非工作状态,均应注意不可在有进风的情况下堵塞风道,以及在机内形成较大气压。
3.非专业人员不可打开等离子分离器的电源控制柜。
4.不可在机内放置无关物件、工具等。
5.禁止用金属敲打设备及管道。
6.禁止在开机状态下进行维修工作。
7.禁止操作人员在现场吸烟或违规动火工作。
8.禁止其他违反有关安全操作要求的行为。

六、清理维护

1.在清洁或维护时必须确认全部电源已处于断开状态。
2.机体表面及机内单元表面不应有积垢或尘污,须视情况常用干布进行擦拭保洁。
3.等离子的电场一般2个月左右清洗一次(若使用频繁每天超过8小时,应1个月清洗一次),使用单位因指定专人对设备不定期进行对内部积垢和尘污的检查及清洗和维护(一般1月一次)。清洁时确保关闭电源情况下,打开单元前门即可取出电场。清理电场时应使用机配的专用钥匙打开设备维修门进行维护和清洗(首先清洗应咨询专业人员后方可进行)。
4.如果因没有定期检查或清洁,导致设备电源和其他部件损坏导致设备不能正常运行,此责任我告诉均不负责,到时如需维修等所需费用由使用方承担。
5.等离子电场清洗完后应单独运行风机若干时间(关闭其他设备),等等离子体完全干后才能启动等离子设备。

七、1000V电源使用说明书

7.1应用:

电源应用于烟尘、粉尘、油雾、酸雾、苯等等离子废气净化器等大小净化设备

7.2主要特性:

1.体积小、重量轻、使用寿命长。
2.阻燃、防潮。
3.电场本体有故障时,对于短路、过压、开路等状况会采取保护措施。
4.频率:(调节器)可调高压频率。
5.输入电压:220-240v,50-60HZ。
6.适用环境温度:(-20°—60°)

7.3安全事项:

1.本电源输出电压很高,峰值电压高达2万伏,使用时务必注意安全。
2.输出端的连接线,必须适用耐压3万伏特高强度绝缘导线。高压输出端应远离金属导电体及易燃易爆物品。

7.4电源为负高压电源,技术参数如下:

1.输出电压:0—18KV连续可调,正或负极性。
2.输出电流:0—60MA。
3.输出功率:0—1000W(可调节)。
4.环境温度:-20°—60°。
5.相对湿度:<95%。
6.工作频率可调:20—100KHZ。
7.保险丝规格:8A。

九、调试指导

接线放法:电源接线端子排序分别为:接地,2、3接AV220V电压,4、5外接启动常开触点,6、7外接停止常闭触点,8、9备用电源,14接电流MA表正极,15接电流MA表负极。

9.1调节器排序及使用说明:

调节器有调频率电位器(电压调节)盒短路保护灵敏度调节器两只电位器,与新电场匹配时先将两只电位器都调到总行程的一半,然后根据需要慢慢调节,顺时针调大(灵敏度高),逆时针调小(灵敏度低)。(设备出厂时已经调好,用户不需再调节)。

9.2保护设置拨码开关及使用方法:

拨码开关1为保护锁死开关,2为开路保护开关,3为连续短路保护开关,推荐1置下,2、3置上。

3296电位器是开路上限调节,顺时针上限调高,逆时针上限调低。

设置方法介绍:比如希望正常额定工作电压15KV,可将上限设置为16—17KV。

第一步将3296顺时针调大(保护红灯不亮)。

第二步将电压调至16—17KV(用高压测试棒配合)。

第三步将3296电位器逆时针调至保护红灯亮位置。

第四步将电压调回15KV。

调好后电压上限便在16—17KV。假如电压超出此上限电源会保护。电源设有电场电压工作指示。
